Prenos tepla je základným procesom v rôznych priemyselných aplikáciách, najmä pri tavení a odlievaní kovov. Ako popredný dodávateľ produktov z grafitu, vrátane grafitového kryštalizátora, chápeme dôležitosť efektívneho prenosu tepla v týchto procesoch. V tomto blogu budeme skúmať charakteristiky prenosu tepla grafitového kryštalizátora a ako prospieva rôznym odvetviam.
1. Úvod do grafitových kryštalizátorov
Grafitové kryštalizátory sú široko používané v priemysle tavenia a odlievania kovov vďaka ich vynikajúcej tepelnej vodivosti, odolnosti voči vysokej teplote a chemickej stabilite. Tieto kryštalizátory sú navrhnuté tak, aby riadili proces tuhnutia roztavených kovov a zaisťovali tvorbu vysokokvalitných - kovových produktov. Jedinečné vlastnosti grafitu z neho robia ideálny materiál pre kryštalizátory, pretože odolá extrémnym teplotám a drsnému chemickému prostrediu.
2. Tepelná vodivosť grafitu
Jednou z najdôležitejších charakteristík prenosu tepla grafitového kryštalizátora je jeho vysoká tepelná vodivosť. Grafit má relatívne vysokú tepelnú vodivosť v porovnaní s mnohými inými materiálmi používanými v priemyselných aplikáciách. Tepelná vodivosť grafitu sa môže pohybovať od 100 - 200 W/(m·K) v - rovinnom smere a 10 - 20 W/(m·K) v rovinnom smere až - v závislosti od typu a kvality grafitu.
Táto vysoká tepelná vodivosť umožňuje rýchly prenos tepla z roztaveného kovu na steny kryštalizátora. Keď sa roztavený kov naleje do grafitového kryštalizátora, teplo sa rýchlo odvedie preč z kovu, čo podporuje rýchle tuhnutie. Toto rýchle tuhnutie môže viesť k jemnejším štruktúram zŕn v kove, čo následne zlepšuje mechanické vlastnosti konečného produktu, ako je pevnosť a ťažnosť.
3. Režimy prenosu tepla v grafitovom kryštalizátore
V grafitovom kryštalizátore existujú tri hlavné spôsoby prenosu tepla: vedenie, prúdenie a žiarenie.
Vedenie
Vedenie je primárnym spôsobom prenosu tepla v samotnom grafitovom kryštalizátore. Vysoká tepelná vodivosť grafitu umožňuje efektívne vedenie tepla z vnútorného povrchu kryštalizátora, ktorý je v kontakte s roztaveným kovom, na vonkajší povrch. Keď je teplo vedené cez grafit, je následne odvádzané do okolitého prostredia.
Rýchlosť prenosu tepla vedením možno opísať pomocou Fourierovho zákona vedenia tepla: (q=-kA\\frac{dT}{dx}), kde (q) je rýchlosť prenosu tepla, (k) je tepelná vodivosť grafitu, (A) je plocha prierezu -, cez ktorú sa prenáša teplo, a (\\frac{dT}{dx} je teplotný gradient.)
Konvekcia
Konvekcia sa vyskytuje ako v roztavenom kove vo vnútri kryštalizátora, tak aj v chladiacom médiu (ako je voda alebo vzduch) mimo kryštalizátora. V roztavenom kove je prirodzená konvekcia poháňaná rozdielmi hustoty spôsobenými zmenami teploty. Teplejší roztavený kov v blízkosti stredu kryštalizátora stúpa nahor, zatiaľ čo chladnejší kov pri stenách klesá a vytvára konvekčný vzor prúdenia.
Mimo kryštalizátora môže byť na zvýšenie prenosu tepla použitá nútená konvekcia. Napríklad okolo kryštalizátora môže cirkulovať voda, aby sa teplo odvádzalo efektívnejšie. Koeficient prestupu tepla pre konvekciu závisí od faktorov, ako je rýchlosť prúdenia chladiaceho média, jeho vlastnosti (ako je hustota, viskozita a špecifické teplo) a geometria kryštalizátora.
Žiarenie
Svoju úlohu zohráva aj prenos tepla sálaním, najmä pri vysokých teplotách. Horúci roztavený kov a vnútorný povrch grafitového kryštalizátora vyžarujú tepelné žiarenie. Množstvo prestupu tepla sálaním je úmerné štvrtej mocnine absolútnej teploty podľa Stefanovho - Boltzmannovho zákona: (q=\\epsilon\\sigma A(T_1^4 - T_2^4)), kde (\\epsilon) je emisivita povrchu, (\\sigma) je Stefanova konštanta {{8}{7}6} Boltz\\ W/(m^2\\cdot K^4))), (A) je plocha povrchu a (T_1) a (T_2) sú absolútne teploty dvoch povrchov zapojených do výmeny žiarenia.
4. Faktory ovplyvňujúce prenos tepla v grafitových kryštalizátoroch
Vlastnosti prenosu tepla grafitového kryštalizátora môže ovplyvniť niekoľko faktorov:
Kvalita grafitu
Kvalita grafitu použitého v kryštalizátore môže výrazne ovplyvniť prenos tepla. Grafit vysokej - čistoty s dobre - usporiadanou kryštálovou štruktúrou má vo všeobecnosti vyššiu tepelnú vodivosť. Nečistoty v grafite môžu pôsobiť ako centrá rozptylu pre fonóny prenášajúce teplo -, čím sa znižuje tepelná vodivosť.
Dizajn kryštalizátora
Konštrukcia kryštalizátora, ako je jeho tvar, veľkosť a hrúbka steny, môže ovplyvniť prenos tepla. Tenší - stenový kryštalizátor umožňuje rýchlejšie vedenie tepla cez steny. Okrem toho môže tvar kryštalizátora ovplyvňovať priebeh prúdenia roztaveného kovu a prenos tepla prúdením v kryštalizátore. Napríklad kryštalizátor s viac prúdnicovým tvarom môže podporovať lepšie konvekčné prúdenie a rovnomernejší prenos tepla.
Podmienky chladenia
Podmienky chladenia okolo kryštalizátora sú rozhodujúce pre prenos tepla. Typ chladiaceho média (voda, vzduch alebo kombinácia), prietok chladiaceho média a teplota chladiaceho média ovplyvňujú rýchlosť prenosu tepla. Napríklad zvýšenie prietoku vody okolo kryštalizátora môže zvýšiť koeficient prenosu tepla konvekciou, čo vedie k efektívnejšiemu odvodu tepla.
5. Aplikácia grafitových kryštalizátorov na základe charakteristík prenosu tepla
Odlievanie kovov
V procesoch odlievania kovov, ako je kontinuálne liatie a tlakové liatie, sú grafitové kryštalizátory široko používané. Pri kontinuálnom odlievaní umožňuje rýchly prenos tepla, ktorý zabezpečuje grafitový kryštalizátor, nepretržitú výrobu dlhých kovových výrobkov s konzistentnou kvalitou. Rýchle tuhnutie pomáha predchádzať defektom, ako sú zmršťovacie dutiny a pórovitosť v odliatom kove.
Polovodičový priemysel
Grafitové kryštalizátory sa tiež používajú v polovodičovom priemysle na rast jedného - kryštálového kremíka. Presné riadenie prenosu tepla v grafitovom kryštalizátore je nevyhnutné pre pestovanie - kvalitného monokryštálu - kremíka s jednotnými vlastnosťami. Vysoká tepelná vodivosť grafitu pomáha udržiavať stabilný teplotný gradient počas procesu rastu kryštálov, ktorý je rozhodujúci pre vznik defektného - monokryštálu bez defektov.
6. Naše produkty na kryštalizáciu grafitu
Ako dodávateľ grafitových produktov ponúkame široký sortiment grafitových kryštalizátorov s rôznymi špecifikáciami a dizajnom, aby sme uspokojili rôznorodé potreby našich zákazníkov. Naše kryštalizátory sú vyrobené z vysoko kvalitných - grafitových materiálov, ktoré zaisťujú vynikajúci prenos tepla.

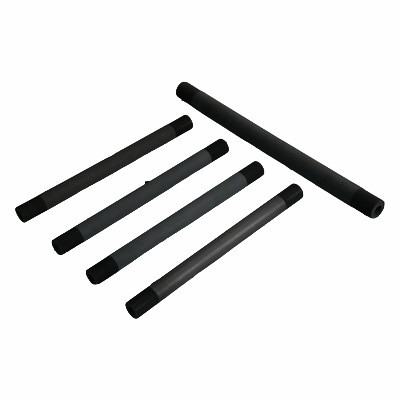

Okrem grafitových kryštalizátorov poskytujeme aj ďalšie súvisiace produkty z grafitu, ako sú grafitové rúrky a odlievacie formy na grafitové mince. Tieto produkty ťažia aj z vysokej tepelnej vodivosti a ďalších vynikajúcich vlastností grafitu.
7. Záver a výzva na akciu
Charakteristiky prenosu tepla grafitového kryštalizátora, vrátane vysokej tepelnej vodivosti a schopnosti podporovať viacero režimov prenosu tepla, z neho robia nepostrádateľný nástroj v mnohých priemyselných aplikáciách. Či už pôsobíte v priemysle odlievania kovov alebo v priemysle polovodičov, naše grafitové kryštalizátory môžu poskytnúť efektívne riešenia prenosu tepla na zlepšenie kvality a produktivity vašich procesov.
Ak máte záujem o naše produkty na kryštalizáciu grafitu alebo by ste chceli prediskutovať svoje špecifické požiadavky na prenos tepla, neváhajte nás kontaktovať. Zaviazali sme sa poskytovať produkty vysokej kvality - a profesionálnu technickú podporu, aby sme vám pomohli dosiahnuť najlepšie výsledky vo vašich priemyselných aplikáciách.
Referencie
Touloukian, YS a Ho, CY (1970). Termofyzikálne vlastnosti hmoty: Tepelná vodivosť: Nekovové tuhé látky. IFI/Plenum.
Incropera, FP a DeWitt, DP (2002). Základy prenosu tepla a hmoty. Wiley.
