Ako dodávateľ grafitových vykurovacích platní sa často stretávam s otázkami klientov ohľadom tepelnej vodivosti týchto základných komponentov. Pochopenie tepelnej vodivosti grafitovej vykurovacej dosky je kľúčové pre rôzne priemyselné aplikácie, pretože priamo ovplyvňuje účinnosť a výkon vykurovacích systémov. V tomto blogovom príspevku sa ponorím do konceptu tepelnej vodivosti, preskúmam faktory, ktoré ju ovplyvňujú v grafitových vykurovacích doskách, a rozoberiem jej význam v priemyselných procesoch.
Čo je tepelná vodivosť?
Tepelná vodivosť je základná vlastnosť materiálov, ktorá popisuje ich schopnosť viesť teplo. Je definovaná ako množstvo tepelnej energie, ktoré sa môže preniesť cez jednotku plochy materiálu za jednotku času pri jednotkovom teplotnom gradiente. Zjednodušene povedané, meria, ako rýchlo môže teplo prejsť materiálom. Jednotkou SI tepelnej vodivosti sú watty na meter-kelvin (W/(m·K)).
Materiály s vysokou tepelnou vodivosťou sú účinné pri prenose tepla, zatiaľ čo materiály s nízkou tepelnou vodivosťou sú lepšie izolanty. Napríklad kovy ako meď a hliník majú vysokú tepelnú vodivosť, a preto sa bežne používajú vo výmenníkoch tepla a elektrických rozvodoch. Na druhej strane materiály ako guma a sklo majú nízku tepelnú vodivosť a používajú sa na izolačné účely.
Tepelná vodivosť grafitu
Grafit je jedinečný materiál známy svojimi vynikajúcimi tepelnými a elektrickými vlastnosťami. Ide o formu uhlíka s vrstvenou štruktúrou, kde každá vrstva pozostáva z atómov uhlíka usporiadaných do šesťuholníkovej mriežky. Atómy uhlíka v každej vrstve sú držané pohromade silnými kovalentnými väzbami, zatiaľ čo vrstvy sú držané pohromade slabými van der Waalsovými silami.
Táto jedinečná štruktúra dáva grafitu jeho anizotropné vlastnosti, čo znamená, že jeho vlastnosti sa menia v závislosti od smeru merania. V bazálnej rovine (rovnobežne s vrstvami) má grafit vysokú tepelnú vodivosť vďaka silným kovalentným väzbám medzi atómami uhlíka. V kolmom smere (cez vrstvy) je tepelná vodivosť oveľa nižšia kvôli slabým van der Waalsovým silám medzi vrstvami.
Tepelná vodivosť grafitu sa môže meniť v závislosti od niekoľkých faktorov, vrátane jeho čistoty, kryštálovej štruktúry a teploty. Grafit s vysokou-čistotou a dobre{2}}usporiadanou kryštálovou štruktúrou má vo všeobecnosti vyššiu tepelnú vodivosť ako grafit s nižšou-čistotou. Okrem toho sa tepelná vodivosť grafitu zvyšuje so zvyšujúcou sa teplotou až do určitého bodu, po ktorom začne klesať.
Tepelná vodivosť grafitových vykurovacích dosiek
Grafitové vykurovacie platne sú široko používané v rôznych priemyselných aplikáciách, ako je výroba polovodičov, tepelné spracovanie a chemické spracovanie. Tieto dosky sú navrhnuté tak, aby poskytovali rovnomerné a efektívne vykurovanie premenou elektrickej energie na teplo. Tepelná vodivosť grafitovej výhrevnej dosky hrá kľúčovú úlohu pri určovaní jej výhrevného výkonu.
Vysoká tepelná vodivosť zaisťuje rýchly a rovnomerný prenos tepla po povrchu dosky, čo vedie k rovnomernému ohrevu obrobku. Toto je obzvlášť dôležité v aplikáciách, kde sa vyžaduje presná kontrola teploty, ako je výroba polovodičov. Okrem toho vysoká tepelná vodivosť umožňuje, aby ohrievacia platňa rýchlo dosiahla požadovanú teplotu, čím sa skracuje čas ohrevu a zlepšuje sa celková účinnosť procesu.
Tepelnú vodivosť grafitovej vykurovacej platne môže ovplyvniť niekoľko faktorov, vrátane typu použitého grafitu, výrobného procesu a dizajnu platne. V našej spoločnosti používame vysoko-čistý grafit s dobre-usporiadanou kryštálovou štruktúrou na zabezpečenie optimálnej tepelnej vodivosti. Náš výrobný proces zahŕňa presné opracovanie a konečnú úpravu, aby sa minimalizovali akékoľvek chyby alebo nečistoty, ktoré by mohli ovplyvniť tepelný výkon dosky.
Faktory ovplyvňujúce tepelnú vodivosť grafitových vyhrievacích platní
Okrem typu grafitu a výrobného procesu môže tepelnú vodivosť grafitovej vykurovacej platne ovplyvniť niekoľko ďalších faktorov. Tieto faktory zahŕňajú:
teplota:Ako už bolo spomenuté, tepelná vodivosť grafitu sa zvyšuje so zvyšujúcou sa teplotou až do určitého bodu, po ktorom začne klesať. Preto môže mať prevádzková teplota vykurovacej platne významný vplyv na jej tepelný výkon.
Hrúbka:Hrúbka vyhrievacej dosky môže tiež ovplyvniť jej tepelnú vodivosť. Hrubšia platňa má vo všeobecnosti nižšiu tepelnú vodivosť ako tenšia platňa, pretože teplo musí prejsť materiálom na dlhšiu vzdialenosť. V niektorých aplikáciách však môže byť potrebná hrubšia doska, aby sa zabezpečila dostatočná mechanická pevnosť.
Povrch:Plocha povrchu vykurovacej dosky môže tiež ovplyvniť jej tepelnú vodivosť. Väčší povrch umožňuje väčší prenos tepla, čo vedie k vyššej tepelnej vodivosti. Preto by mal byť dizajn vykurovacej platne optimalizovaný tak, aby sa maximalizoval jej povrch.
Náter:Niektoré grafitové vykurovacie dosky sú potiahnuté tenkou vrstvou materiálu, aby sa zlepšila ich odolnosť proti korózii alebo aby sa zlepšil ich tepelný výkon. Typ povlaku a jeho hrúbka môže ovplyvniť tepelnú vodivosť dosky.
Význam tepelnej vodivosti v priemyselných aplikáciách
Tepelná vodivosť grafitovej výhrevnej dosky je mimoriadne dôležitá v rôznych priemyselných aplikáciách. Tu je niekoľko príkladov:
Výroba polovodičov:Pri výrobe polovodičov je presná regulácia teploty kľúčová pre rast-kvalitných polovodičových kryštálov. Grafitové výhrevné dosky s vysokou tepelnou vodivosťou sa používajú na zabezpečenie rovnomerného a efektívneho ohrevu, čím sa zabezpečuje konzistentná kvalita polovodičových výrobkov.
Tepelné spracovanie:Tepelné spracovanie je proces, ktorý sa používa na úpravu vlastností kovov a zliatin ich kontrolovaným ohrevom a chladením. Grafitové vykurovacie dosky sa používajú v peciach na tepelné spracovanie na zabezpečenie rovnomerného ohrevu a na zabezpečenie požadovanej mikroštruktúry a vlastností obrobku.
Chemické spracovanie:Pri chemickom spracovaní sa grafitové vykurovacie platne používajú na zahrievanie reaktorov a nádob na vykonávanie chemických reakcií. Vysoká tepelná vodivosť platní umožňuje efektívny prenos tepla a zabezpečuje, že reakcia prebieha požadovanou rýchlosťou a teplotou.
Záver
Na záver, tepelná vodivosť grafitovej vykurovacej dosky je kritickou vlastnosťou, ktorá určuje jej vykurovací výkon a účinnosť. Vysoká tepelná vodivosť zaisťuje rovnomerné a efektívne vykurovanie, ktoré je nevyhnutné v rôznych priemyselných aplikáciách. V našej spoločnosti sme sa zaviazali poskytovať-kvalitné grafitové vykurovacie platne s optimálnou tepelnou vodivosťou. Naše produkty sú navrhnuté tak, aby spĺňali špecifické potreby našich klientov a poskytovali spoľahlivé a efektívne riešenia vykurovania.

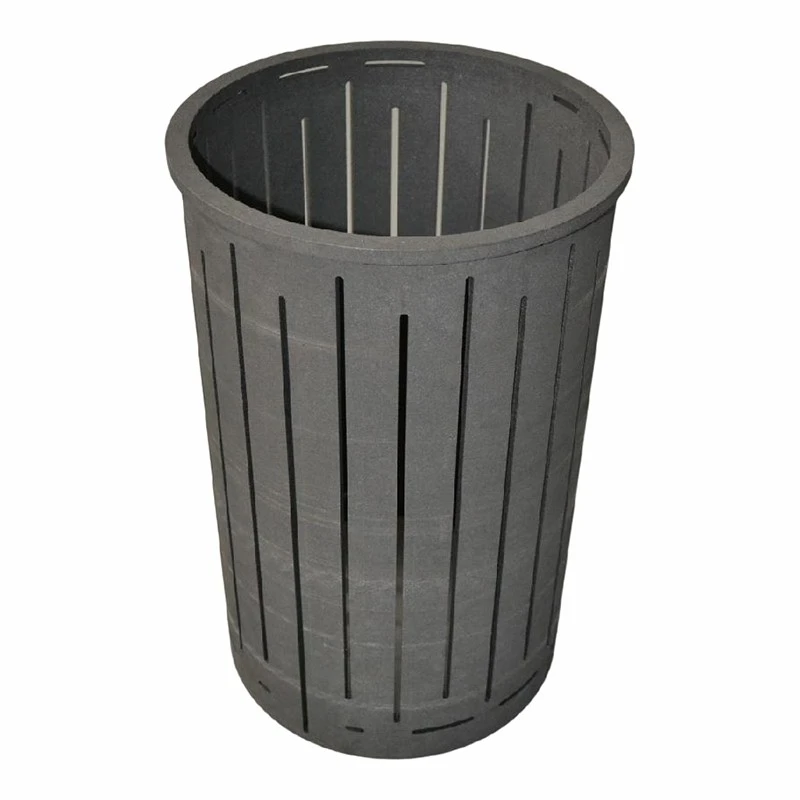

Ak máte záujem dozvedieť sa viac o našej grafitovej vykurovacej doske alebo iných grafitových produktoch, ako je grafitový ohrievač pre vysokoteplotnú pec a grafitová izolačná podložka, neváhajte nás kontaktovať. Radi prediskutujeme vaše požiadavky a poskytneme vám prispôsobené riešenie.
Referencie
Incropera, FP, DeWitt, DP, Bergman, TL a Lavine, AS (2007). Základy prenosu tepla a hmoty. John Wiley & Sons.
Touloukian, YS, & Ho, CY (1970). Tepelná vodivosť - nekovové tuhé látky. IFI/Plenum.
Zhang, X. (2007). Prenos tepla nano/mikrorozsah. McGraw-Hill.
